0,8 м полностью автоматическая портативная станция Ku-диапазона с поддержкой 4G

Отправить заявку

 

Описание

маркер

Полностью автоматический портативный терминал 0,8 м представляет собой интеллектуальное портативное оборудование спутниковой связи в моноблочном исполнении. Устройство имеет модульную архитектуру, аксессуары поддерживают функцию Plug and Play, полная сборка оборудования осуществляется за считанные минуты. Устройство объединяет сменный приёмопередатчик Ka-диапазона, усилитель мощности с преобразованием частоты вверх Ku-диапазона мощностью 8 Вт, модем и модуль малой базовой станции.
Подходит для таких областей, как разведка нефти и газа, военная связь, экстренная связь при стихийных бедствиях и т. д.
Отражающая поверхность из углепластика сегментного типа с возможностью произвольной сборки.
Функция автоматического наведения, калибровка выполняется за 3 минуты, готовность к работе за 5 минут. Устройство оснащено встроенной базовой станцией, способной передавать сигнал 4G и предоставлять услуги сетевого доступа для окружающих 4G-терминалов.
Оснащено физическими кнопками и дисплеем, поддерживает локальную настройку параметров без необходимости в дополнительном оборудовании.

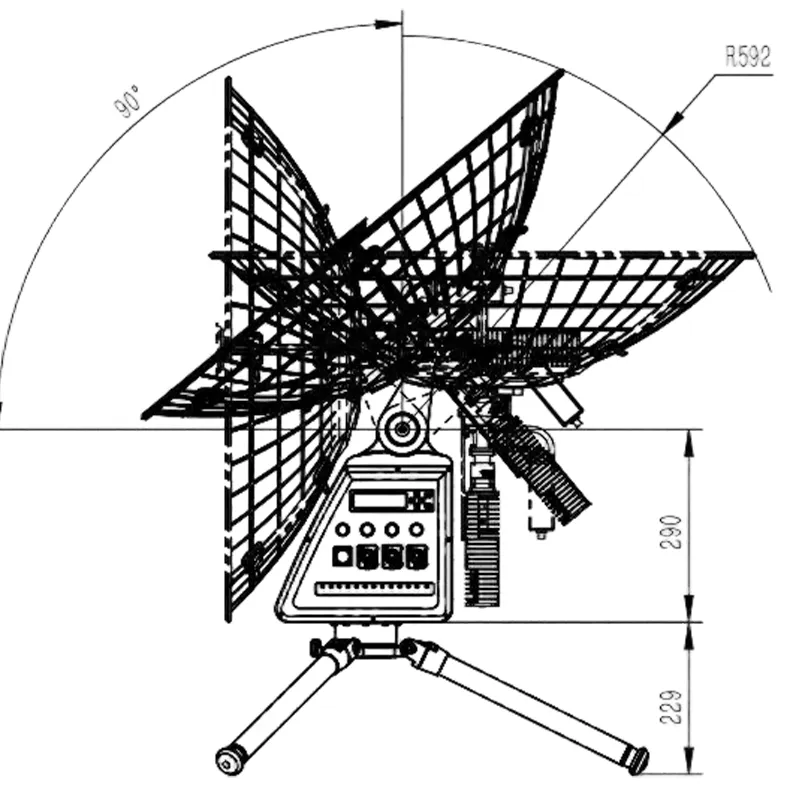

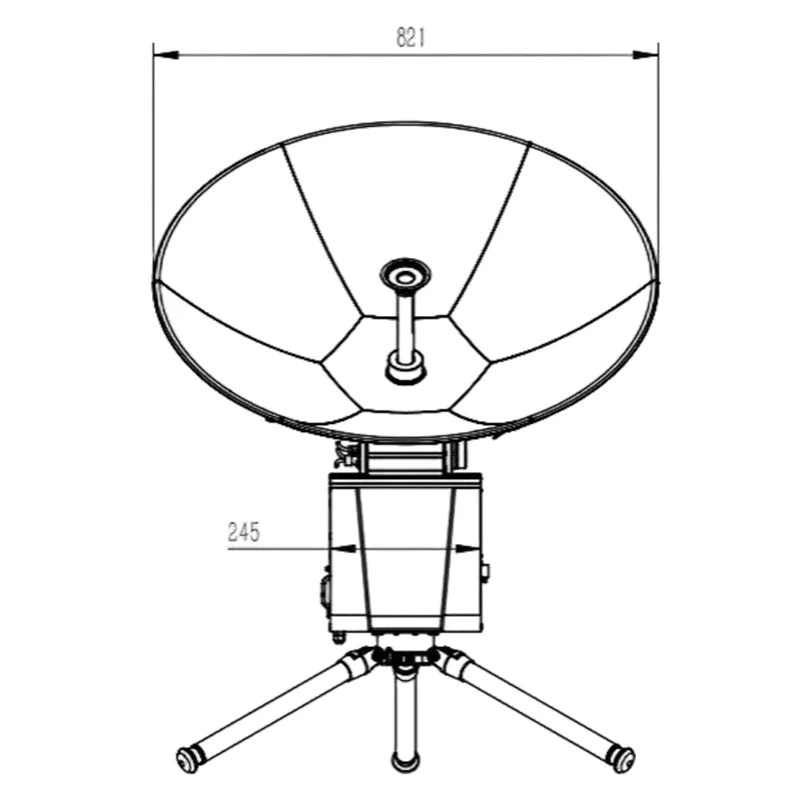

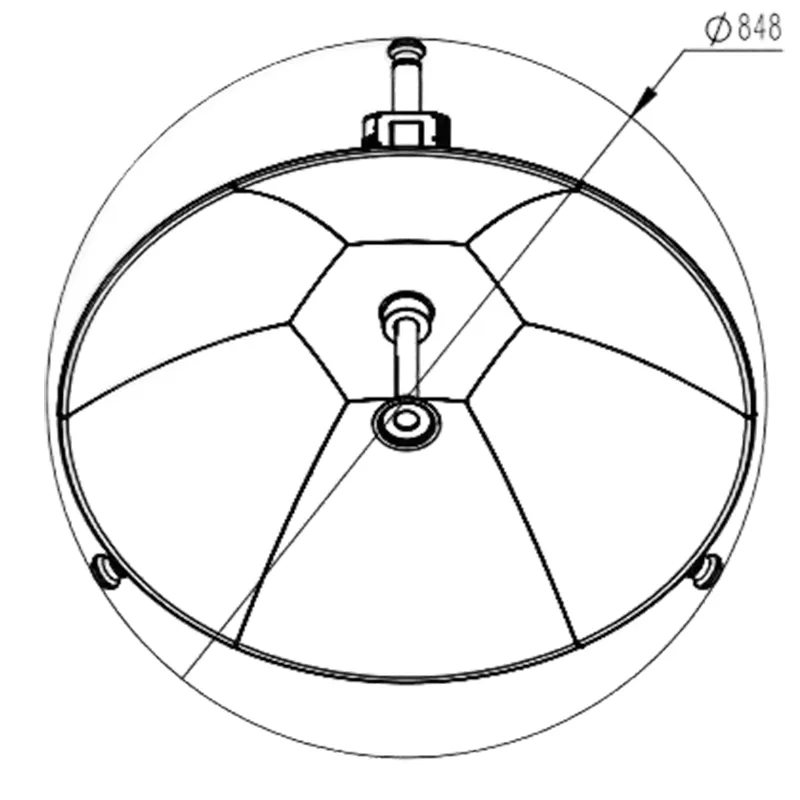

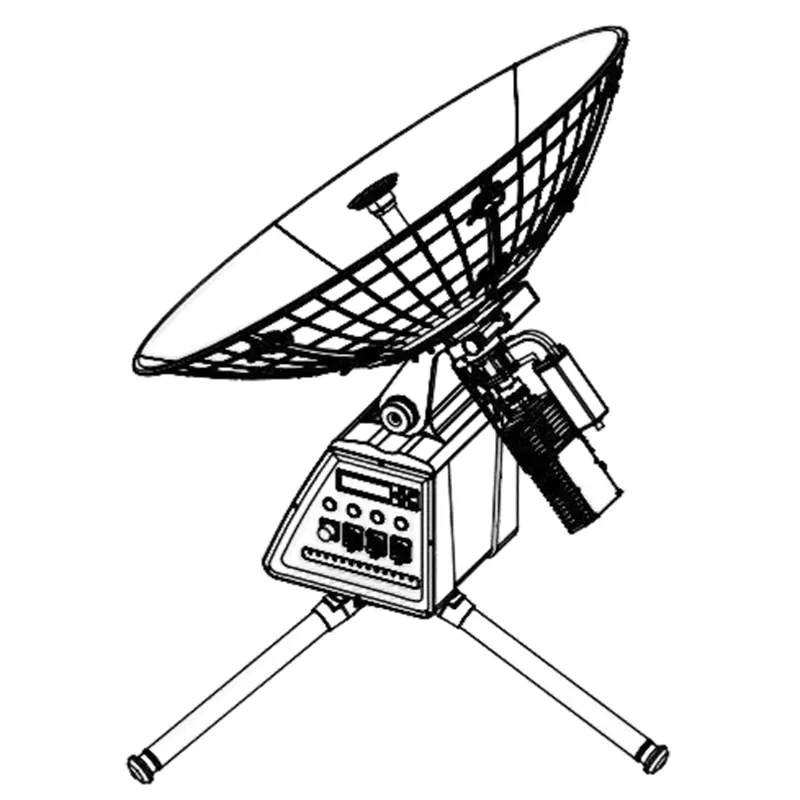

Размеры продукта (в мм)

Технические параметры
Модель	KBAA800DKA
Электрические параметры
Апертура антенны	0,8 м
Тип антенны	Параболическая
Материал отражающей поверхности	Углепластик
Сборка отражателя	Произвольная установка, панели антенны одной модели взаимозаменяемы
Рабочая частота Прямой канал	Приём: 10,70~12,75 ГГц Передача: 13,75~14,5 ГГц
Вид поляризации	Линейная поляризация
Коэффициент усиления антенны	Приём: 38 дБи на 10,7 ГГц Передача: 40,2 дБи на 13,75 ГГц
Коэффициент стоячей волны по напряжению	Приёмного тракта: ≤1,3:1 Передающего тракта: ≤1,3:1
Кросс-поляризационная развязка	≥30 дБ (прямой канал)
Уровень боковых лепестков	-14 дБ (первый боковой лепесток)
Механические параметры
Диапазон регулировки по азимуту	0°~360°
Диапазон регулировки по углу места	0°~90°
Диапазон регулировки поляризации	-90°~90° (автоматическая)
Точность регулировки	≤0,2°
Время наведения на спутник	≤3 минуты
Способ управления	Проводной/беспроводной
Масса антенны	≤14,8 кг (Ku-диапазон)
Потребляемая мощность	≤95 Вт
Рабочее напряжение	110~230 В переменного тока / 24 В постоянного тока
Ключевые особенности	Физические кнопки и дисплей, локальная настройка параметров
Влагозащита	Регулируемая тренога, глубина погружения более 0,15 м
Сетевые интерфейсы	3 внешних интерфейса RJ45 Ethernet
Размеры упаковки	810 мм × 530 мм × 400 мм
Параметры окружающей среды
Рабочая температура	-25°C~55°C
Температура хранения	-40°C~75°C
Ветровая устойчивость	Допустимая скорость ветра при работе: ≤14 м/с Предельная скорость ветра: 18 м/с
Влагозащищённость	≤120 мм/ч
