0,5 м портативная станция спутниковой связи с автоматическим наведением
Серии "Портативная станция"
Портативный автоматический терминал с диаметром антенны 0,5 м представляет собой интеллектуальное портативное устройство спутниковой связи в моноблочном исполнении. Модульная архитектура и легкосъёмные компоненты позволяют полностью собрать систему за несколько минут. Терминал оснащён встроенным приёмопередатчиком Ka-диапазона с возможностью последующей интеграции модема.
Характеристики продукта:
1.Лепестковая конструкция отражающей поверхности из углепластика, поддержка сборки в произвольном порядке.
2.Простота эксплуатации устройства, наведение на спутник в одно нажатие, выполняется в течение 3 минут.
3.Надёжная конструкция продукта, низкий уровень отказов.

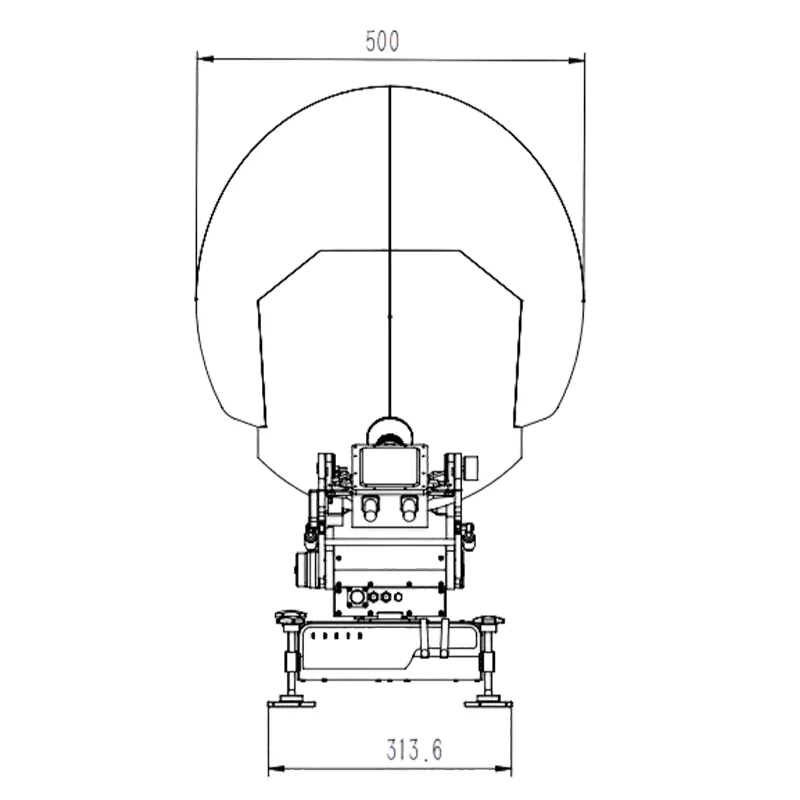

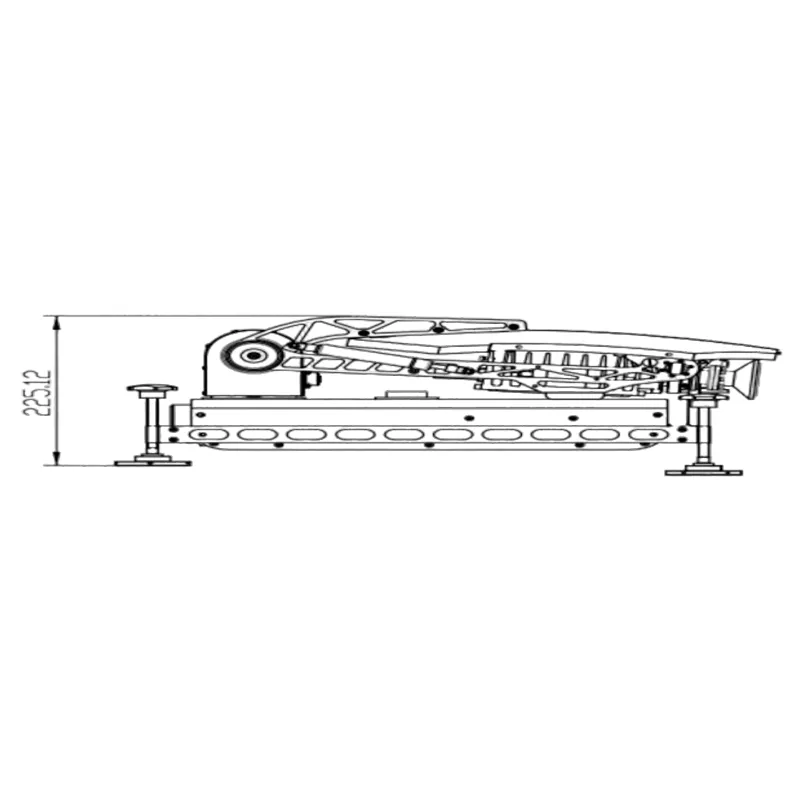

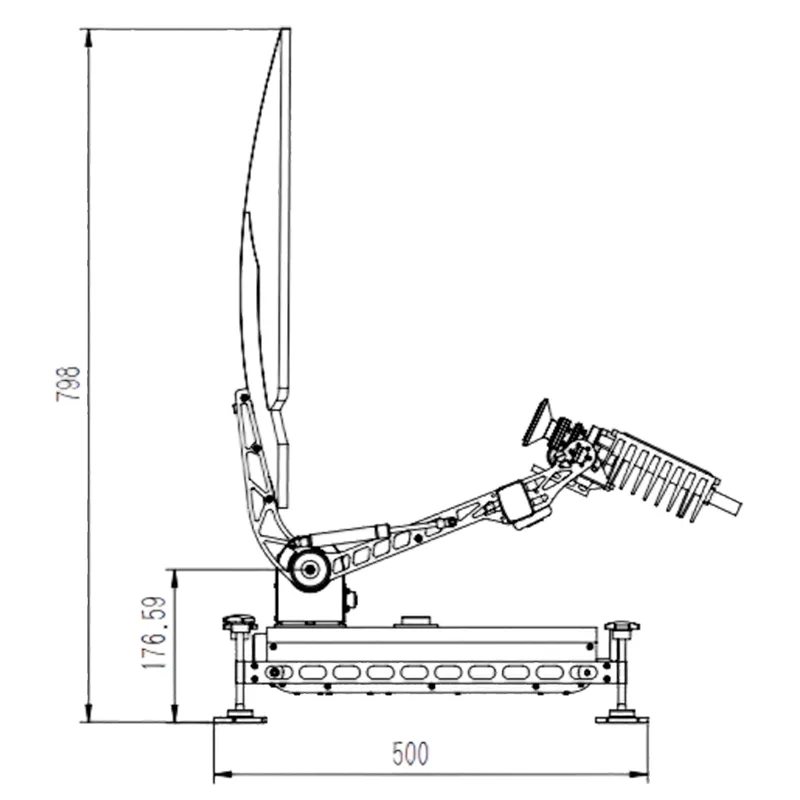

Габаритный чертёж продукта (ед. изм.: мм)
| Технические параметры | |
| Рабочие характеристики | Ka (KBA500CKB) |
| Характеристики антенны | |
| Диаметр антенны | 0,5 м |
| Тип антенны | Офсетная параболическая антенна |
| Материал отражающей поверхности | Углепластик |
| Рабочая частота | Приём: 18,20–20,20 ГГц; Передача: 28,10–30,00 ГГц |
| Тип поляризации | Круговая поляризация |
| Усиление антенны | Приём: 38,4 дБи на 18,2 ГГц; Передача: 41,2 дБи на 28,1 ГГц |
| КСВН | Приём: ≤1,5:1; Передача: ≤1,3:1 |
| Осевое отношение | ≤1,7 дБ |
| Уровень боковых лепестков | -14 дБ (первый боковой лепесток) |
| Механические характеристики | |
| Диапазон регулировки азимутального угла | от -100° до 100° |
| Диапазон регулировки угла места | от 10° до 90° |
| Диапазон регулировки поляризационного угла | 0° или 180° |
| Точность регулировки | ≤0,2° |
| Время наведения на спутник | ≤3 мин |
| Способ управления | Проводной/Беспроводной |
| Вес антенны | ≤11,4 кг (с приёмопередатчиком, без модема) |
| Рабочее напряжение | 110–230 В переменного тока / 24 В постоянного тока |
| Энергопотребление | ≤45 Вт (без приёмопередатчика) |
| Интерфейс OMT | Приём: WR42; Передача: WR28 |
| Размеры в упаковке | 610×400×390 мм (с сумкой-кофром) |
| Характеристики окружающей среды | |
| Рабочая температура | от -25 °C до +55 °C |
| Температура хранения | от -40 °C до +75 °C |
| Ветровая устойчивость | Рабочая скорость ветра: ≤14 м/с; Предельная скорость ветра: ≤18 м/с |
| Устойчивость к дождю | ≤120 мм/ч |
Данный продукт может быть изготовлен на заказ в соответствии с фактическими потребностями пользователя
Технические характеристики продукта могут быть изменены без предварительного уведомления.
