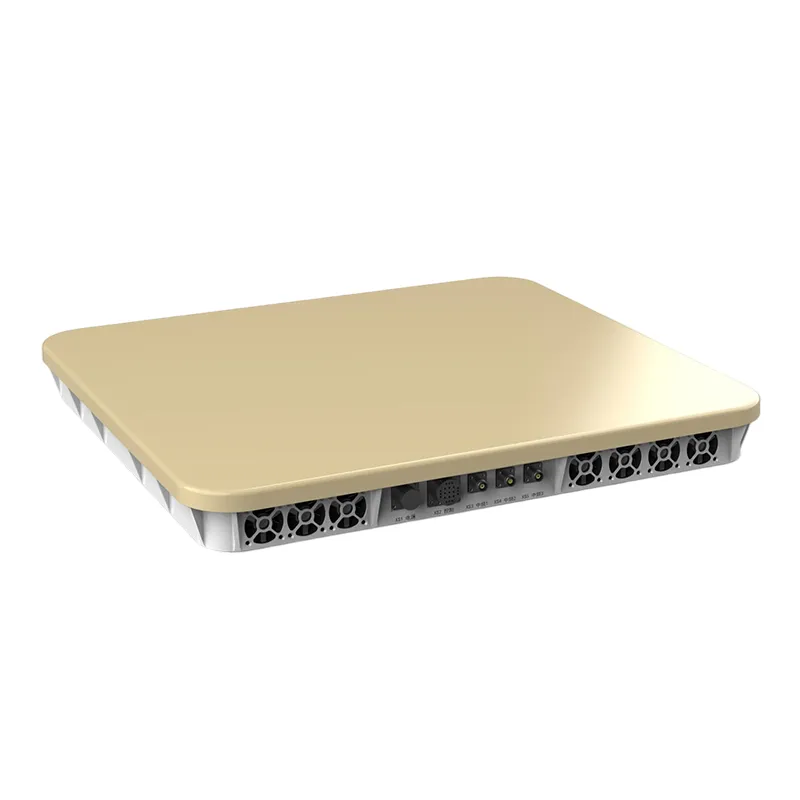

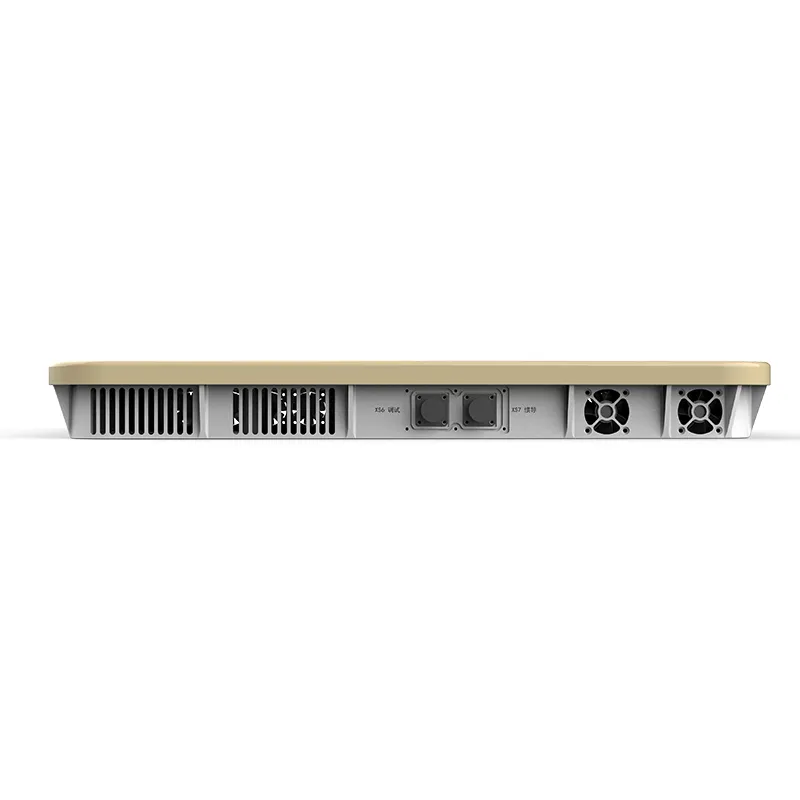

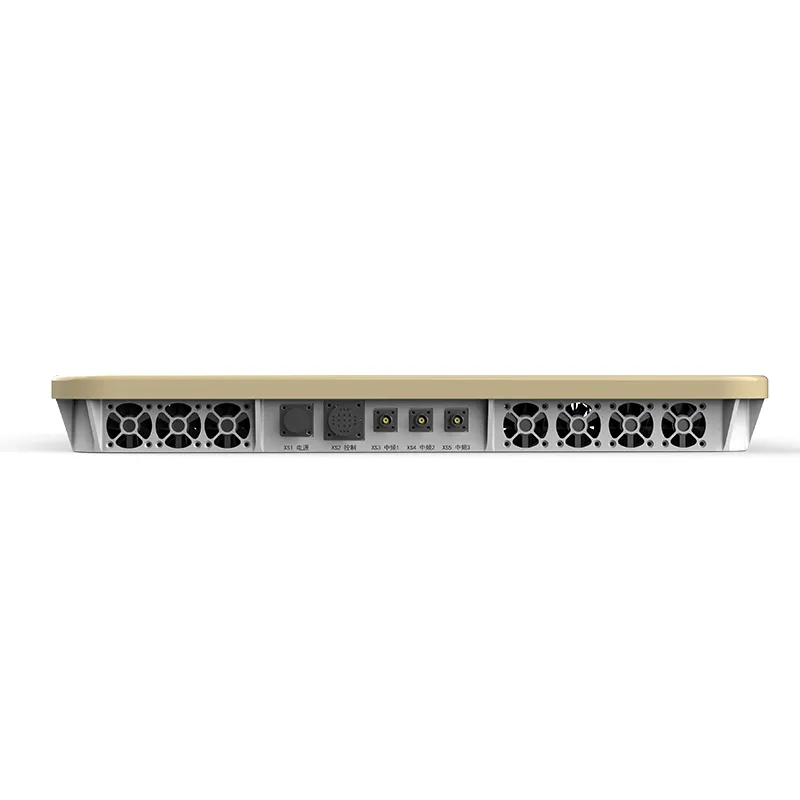

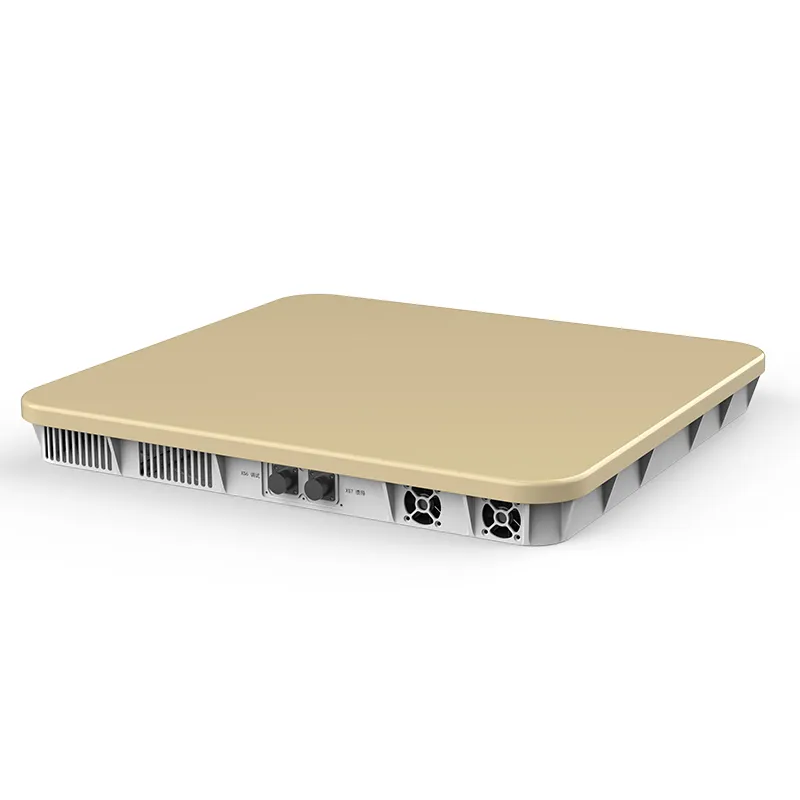

Терминал спутниковой связи с фазированной антенной решёткой Ka-диапазона

Серия терминалов спутниковой связи с фазированной антенной решёткой: фазированная антенная решётка терминала спутниковой связи способна удовлетворить потребности широкополосного спутникового интернета. Изделие выполнено по высокоинтегрированной, высоконадёжной и экономичной конструкции фазированной антенной решётки, оснащено технологией вспомогательной мобильной связи с использованием данных о пространственном положении и технологией широкоугольного сканирования, обладает такими преимуществами, как высокий коэффициент усиления, широкая полоса пропускания, широкий угол сканирования и высокоточное управление фазой.

Характеристики продукта:

1.Способность передавать и принимать радиочастотные сигналы Ka-диапазона

2.Поддержка регулировки направления луча

3.Оснащение модулем мониторинга рабочего состояния с возможностью контроля состояния канала, температуры и напряжения

4.Поддержка быстрой установки

5.Совместимость с различными платформами-носителями (транспортные средства, беспилотные летательные аппараты)

Основные технические параметры
Рабочие характеристики
Электрические параметры
Размер антенны	0,5 м
Тип антенны	Двухкоординатная фазированная антенная решётка с электронным сканированием
Требования к лучу	1 передающий луч + 1 приёмный луч; поддержка одновременной работы на приём и передачу
Динамические характеристики	Поддержка связи на транспортном средстве
Рабочая частота	Приём: 17,7~21,20 ГГц; Передача: 27,50~31,00 ГГц
Вид поляризации	Двойная круговая поляризация
Коэффициент усиления	G/T: ≥7,2 дБ/К на 19,45 ГГц ЭИИМ: ≥47 дБВт на 29,25 ГГц
Точность сопровождения антенны	Лучше 1/5 ширины луча по половинной мощности
Параметры передающего тракта	Диапазон регулировки усиления по мощности: ≥30 дБ; шаг регулировки: ≤1 дБ Неравномерность в полосе 400 МГц: ≤±1,5 дБ; побочные излучения: ≤-60 дБн
Параметры приёмного тракта	Динамический диапазон усиления тракта: ≥31 дБ; шаг регулировки усиления: ≤1 дБ; Неравномерность в полосе 400 МГц: ≤±1,5 дБ; побочные излучения: ≤-55 дБн
Осевое отношение	Стандартное направление: ≤2 дБ
Уровень боковых лепестков	Стандартное направление: ≥12 дБ
Способность сопровождения спутника	Быстрое сопровождение спутника с использованием эфемерид (с поддержкой адаптации к модему, системное тестирование подлежит завершению); Возможность сопровождения геостационарных спутников на платформе транспортного средства
Механические параметры
Диапазон по азимуту	0°–360°
Диапазон по углу места	Угол отклонения от оси: ±70°
Потребляемая мощность	(предварительно): ≤350 Вт
Цвет покрытия	Pantone 7528C
Масса	≤14 кг
Размеры	≤700 мм × 420 мм × 90 мм (с обтекателем)
Рабочее напряжение	110–230 В переменного тока / 24 В постоянного тока
Максимальная потребляемая мощность	＜300 Вт
Параметры окружающей среды
Рабочая температура	-40°C~60°C
Температура хранения	-50°C~70°C
Допустимая скорость ветра при работе	≤120 км/ч
Степень защиты	IP65
